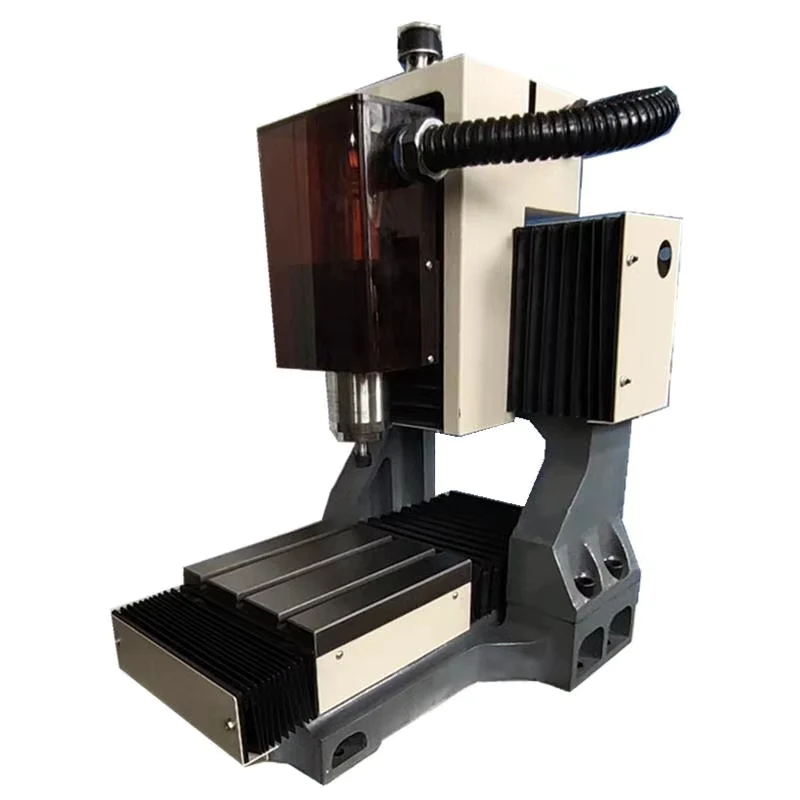

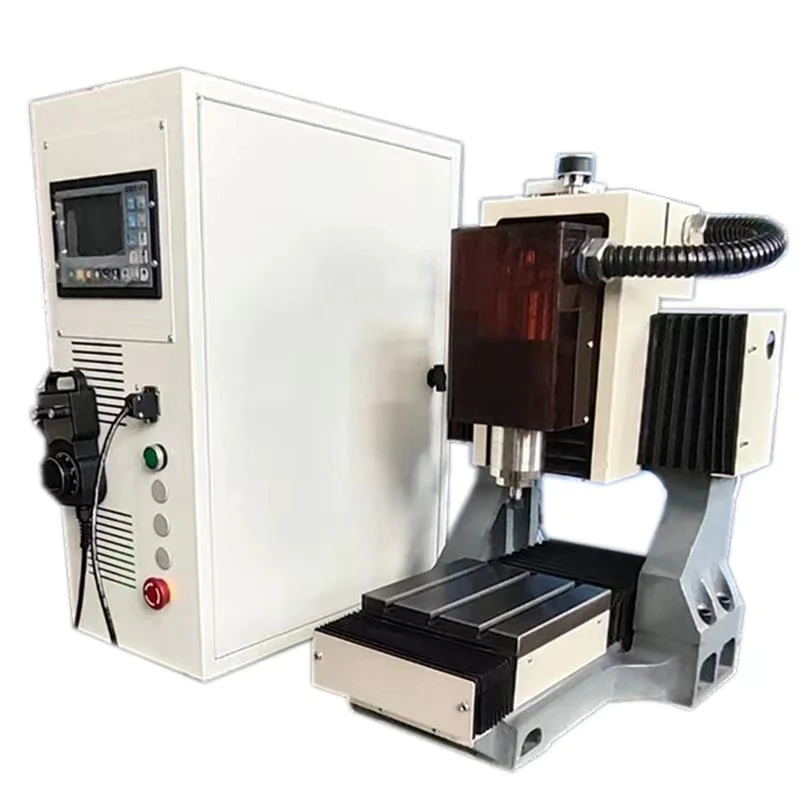

дисплей продукта:
характеристики
Детали и конфигурации
XYZ Stroke 200*150*100 мм
XYZ Guide Rail направляющая HIWIN XYZ20
XYZ Ball Screw TB1 1605 C7

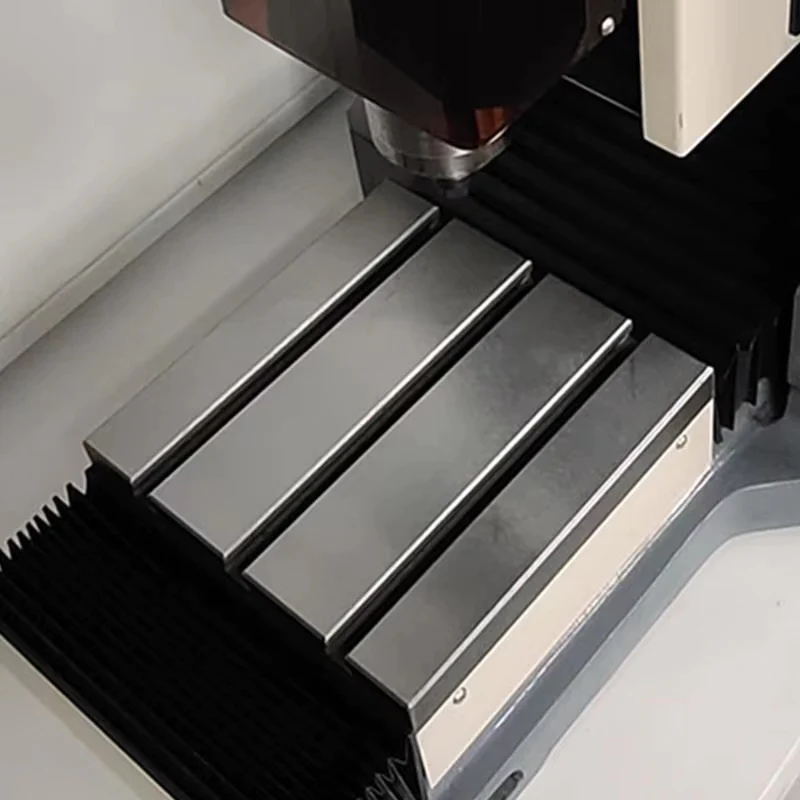

Размер рабочей платформы 200*200 мм
Габаритные размеры 620*750*850 мм
Подшипники угловой контактный подшипник HRB
Материал рамы — железо, двухкратная закалка
Защитный кожух — защитный кожух оси XYZ
Контактный переключатель — контактный переключатель оси XYZ
Смазка — алюминиевая смазочная труба на
смазочная труба на
Прижимной блок/шариковая подшипник
винт
Вертикальность по оси XY — j-0,01 мм / 200 мм
Вертикальность по оси Z — j-0,01 мм / 200 мм
Вертикальность по оси X — j-0,01 мм / 200 мм
Ровность стола — >0,03 мм
Повторяемость — 0,01 мм

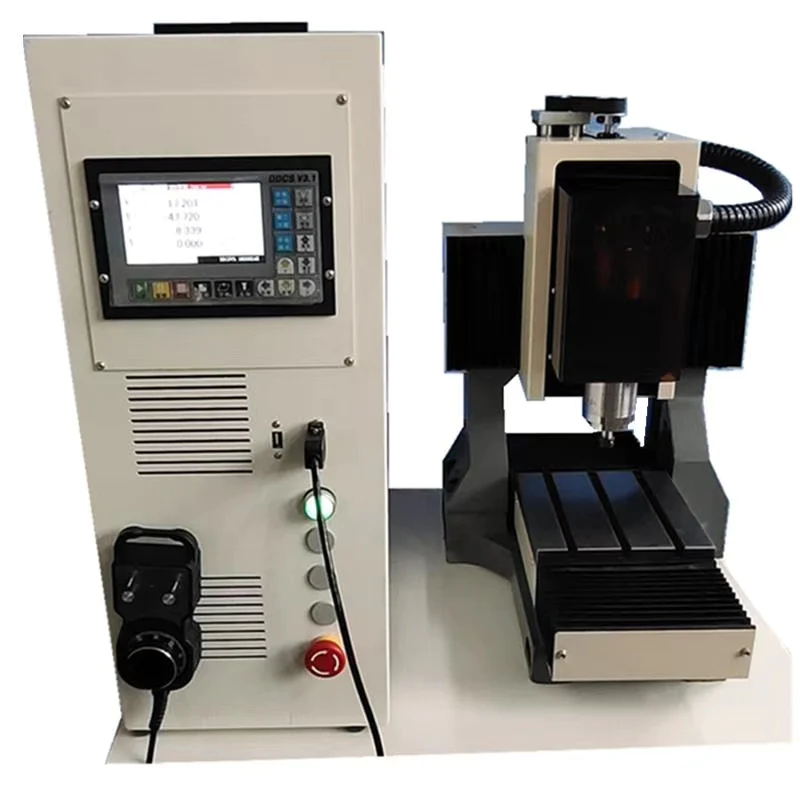

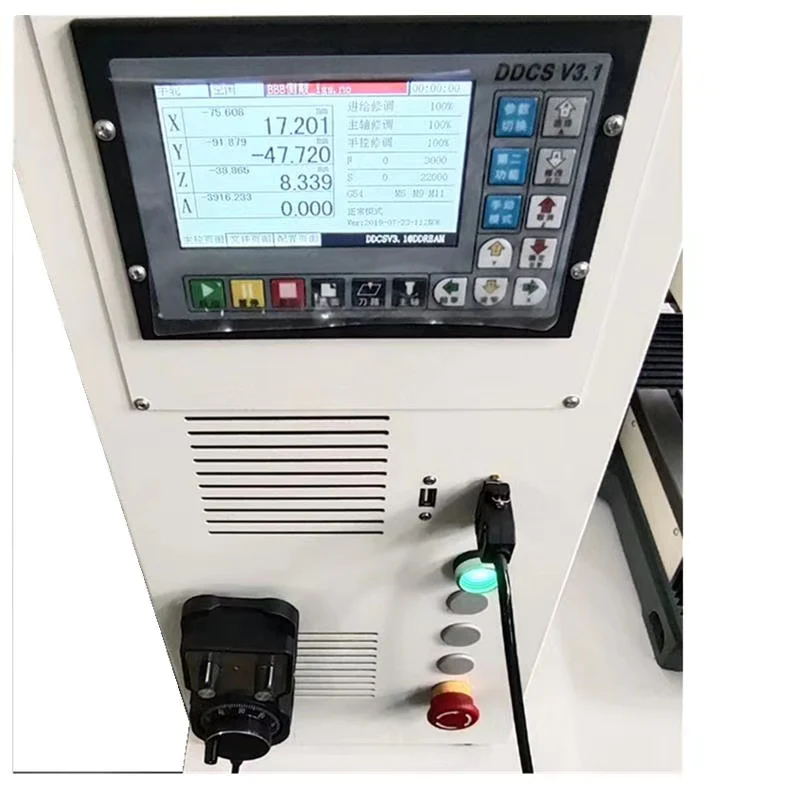

Управляющий блок CNC — DDCS V3.1 или MACH3
Двигатель оси Z — 57 шаговый двигатель, 2 Н·м
Двигатель осей XY — 57 шаговый двигатель, 2 Н·м

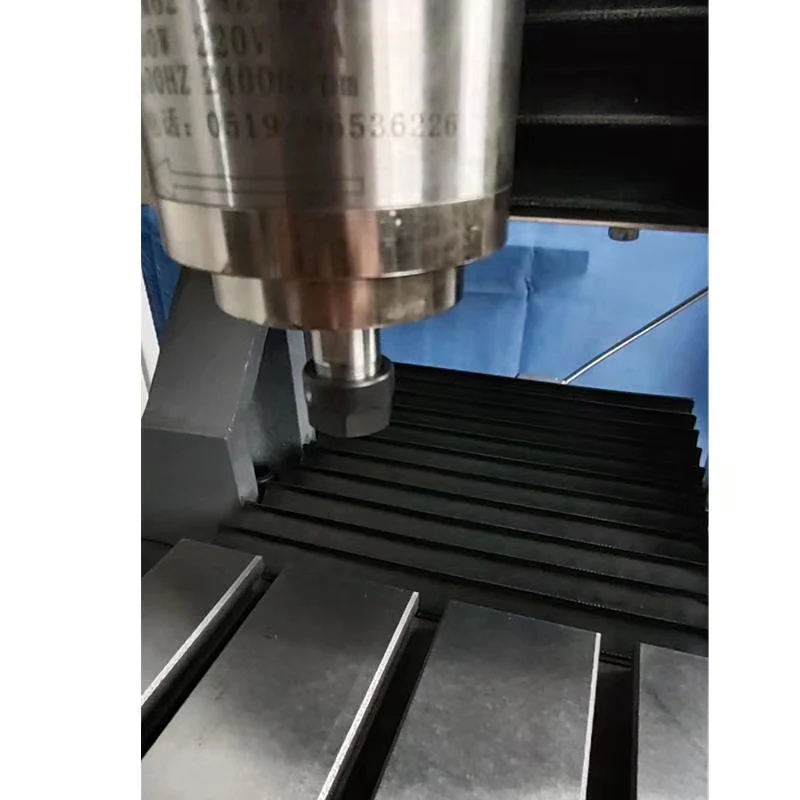

Шпиндель — 800 Вт, 2400 об/мин, диаметр 11 мм
Вентильный преобразователь шпинделя — 1000 Вт
Питание — 600 Вт, 48 В
Авиационная розетка — шпиндель, питание, вход-выход, двигатель
Изолатор — фильтр 20 А
Другие компоненты — кабель, реле, воздушный выключатель, набор кнопок и т.д.
Видеоэкран:
Разрезной охлаждающий агрегат, водяной насос
Охлаждающий агрегат шпинделя, водяной насос

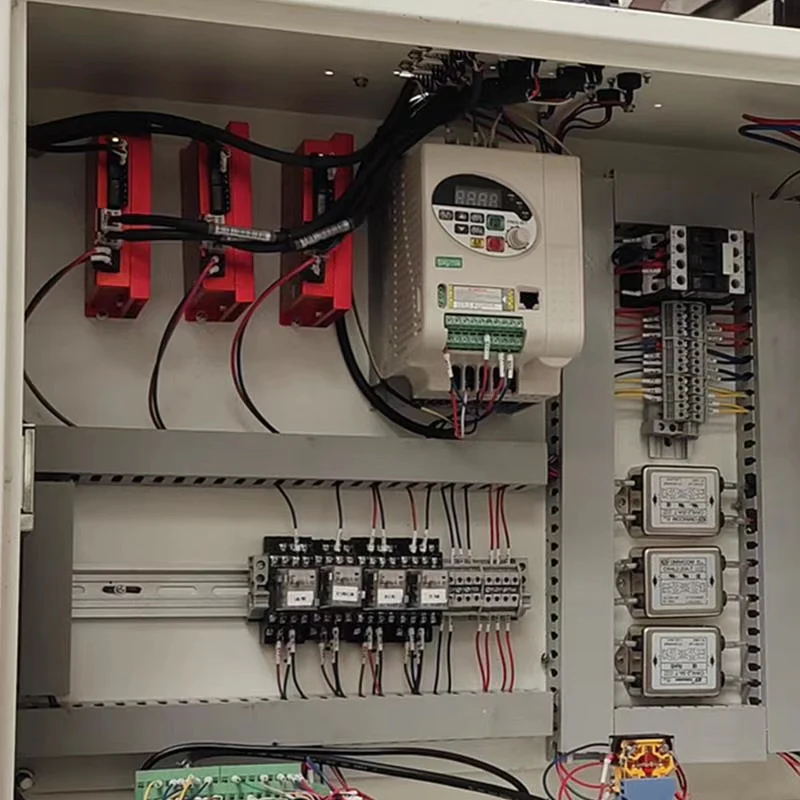

Контроллерная коробка — настольный электрический блок управления
Программное обеспечение для поддержки: MasterCAM, PowerMill, UG, CAXA и др.
Материалы для резки: латунь, сталь, алюминий, ПВХ и др.
Общий вес: около 150 кг
Подходящие отрасли: промышленные предприятия, университеты и т.д.
